RX5090 5V USB 輸入，最大1.6A 充電電流，雙節鋰電池異步升壓充電管理芯片
概要
RX5090 是一款5V USB 輸入，最大1.6A 充電電流，
支持雙節鋰電池串聯應用的異步升壓充電管理芯片，
RX5090 集成驅動MOS 管，采用異步開關架構，使
其在應用時僅需要極少的外圍器件，RX5090 的升
壓開關充電轉換器的工作頻率為500KHz，轉換效
率為90%。RX5090 具備涓流充電、恒流充電、恒
壓充電、自動截止、自動再充電等一套完整充電循
環的充電管理芯片。
RX5090 輸入電壓為5V，內置自適應控制環路，可
在輸入電壓不斷降低時自適應調節輸入電流大小，
防止拉垮適配器輸出。
RX5090 芯片支持軟啟動功能，當芯片啟動時限制
PWM 占空比，讓占空比慢慢打開，避免瞬間輸入
涌浪電流過大。
特性
◆ 5V 輸入異步升壓充電
◆ 工作電壓3.6V~6.0V，芯片耐壓20V
◆ 最大1.6A 充電電流，充電電流可編程設置
◆ 升壓充電效率90%
◆ 自適應調節輸入電流，匹配所有適配器
◆ NTC 功能
◆ 欠壓保護、過溫保護、過壓保護、過流保護
◆ 軟啟動功能
◆ ESOP8L 封裝
應用
◆ 藍牙音箱/電子煙/電動工具
◆ 玩具/對講機
◆ 太陽能/便攜設備

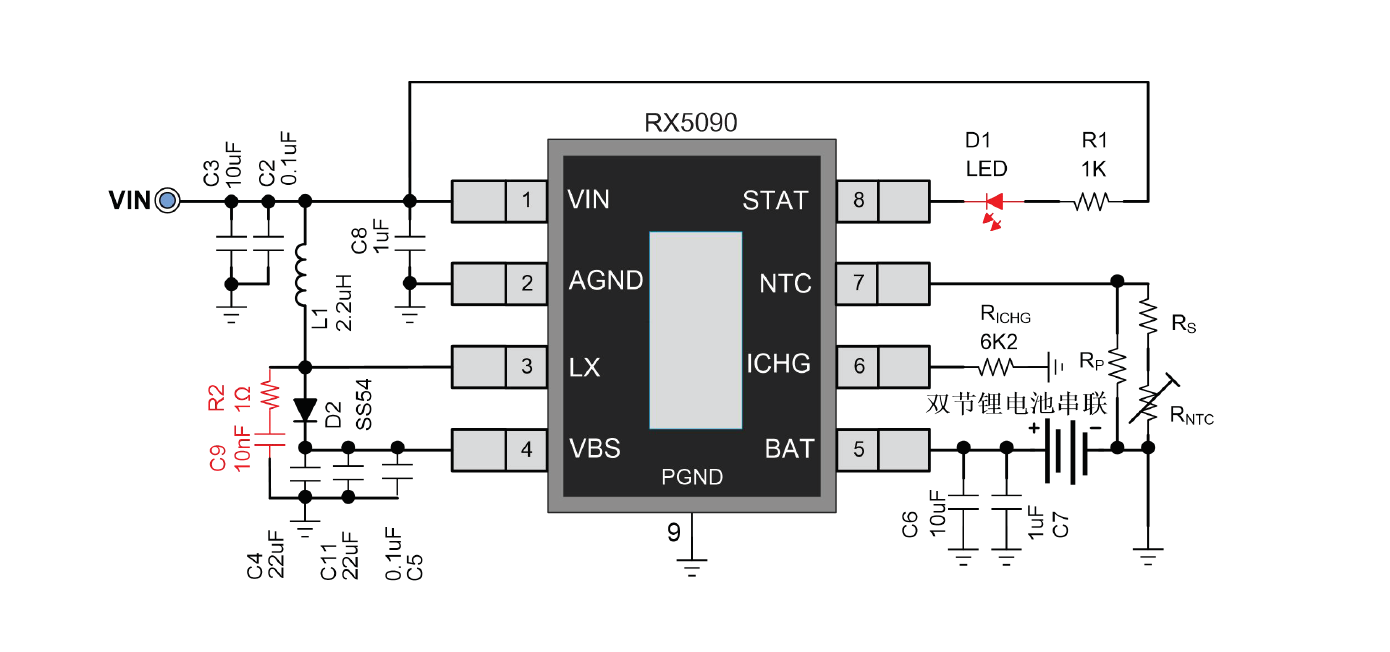

典型應用電路圖
注：紅色R2 和C9 是預留過EMI 認證。

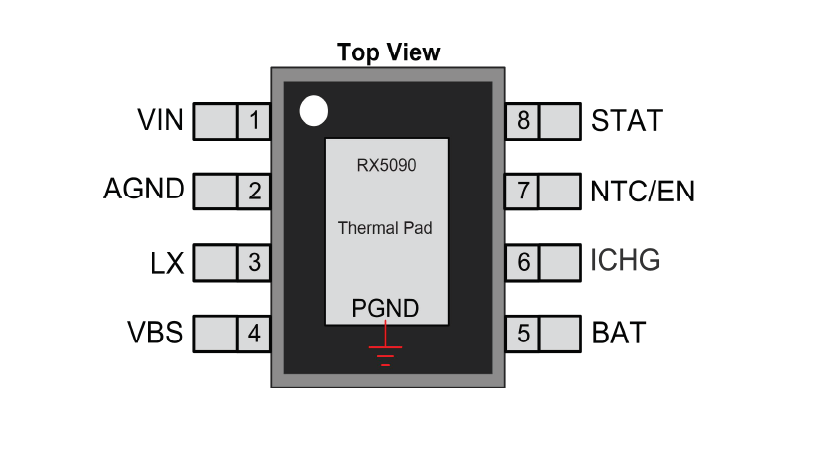

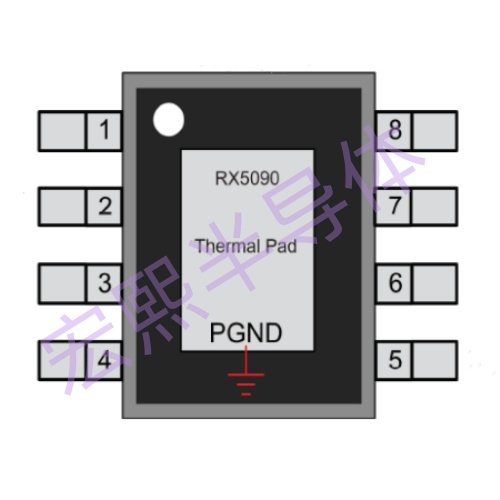

引腳排列

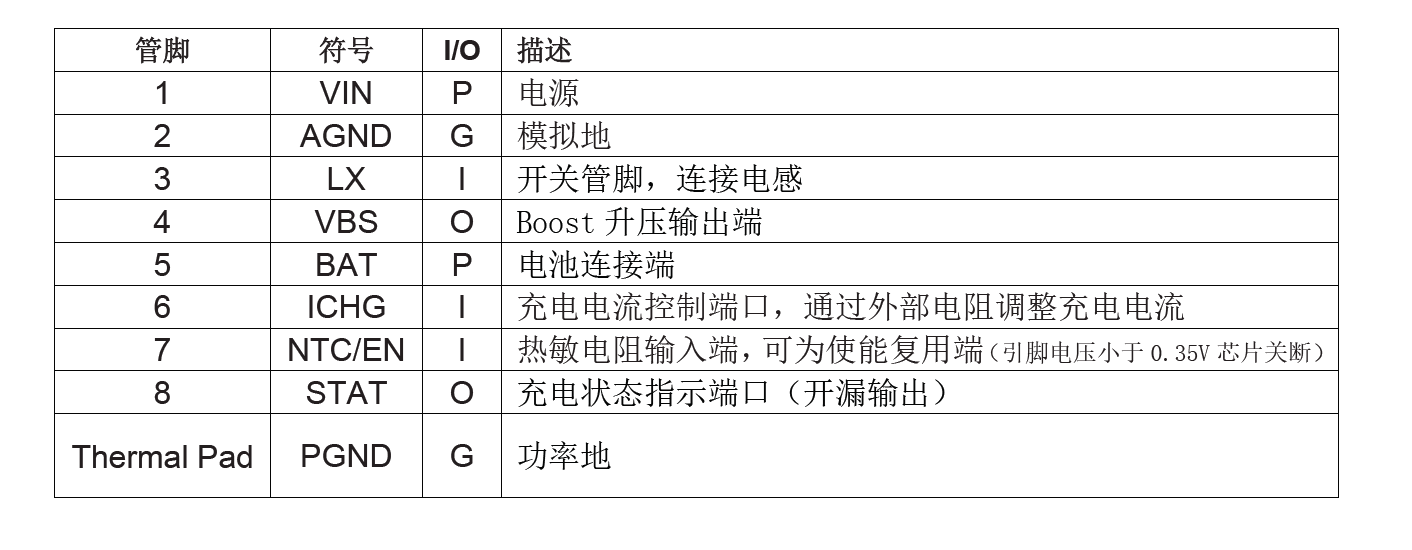

管腳描述
